产品概述

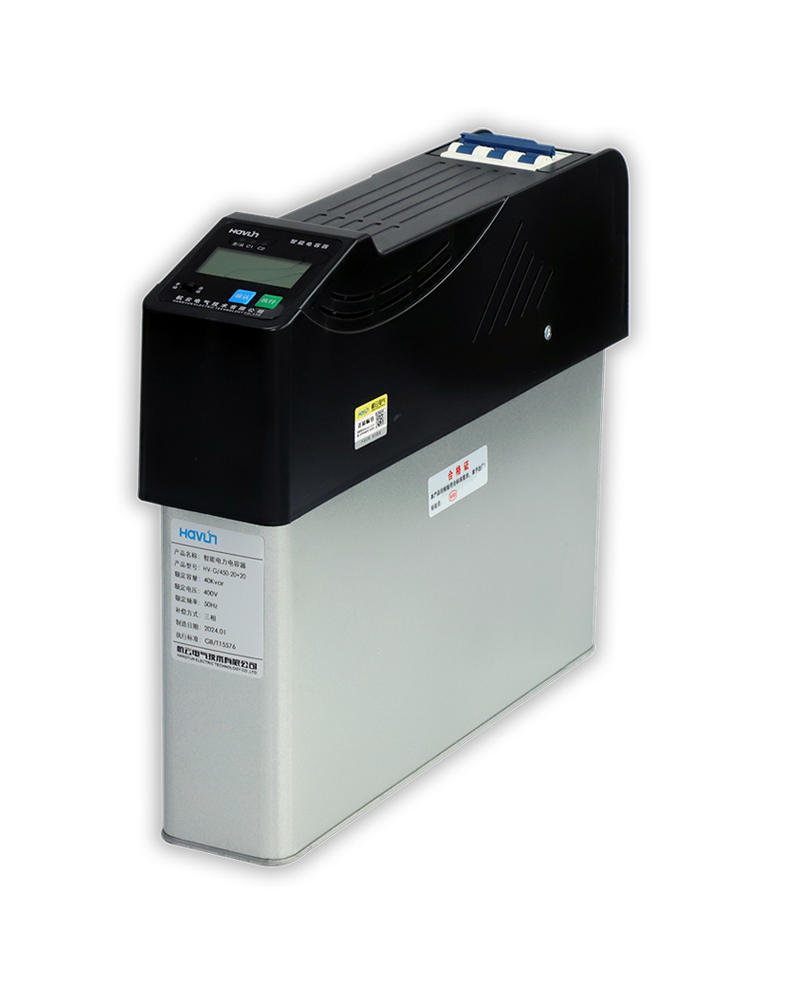

智能集成式低压电力电容补偿装置(智能集成式低压节能电力电容器)是0.4kV低压配电网降低线损、提高功率因数、改善电能质量和节能降耗的智能型无功补偿装置。集成了现代测控,电力电子,网络通讯,自动化控制,电力电容器等先进技术。补偿效果更好,体积更小,功耗更低,价格更廉,节约成本更多,使用更加灵活,维护更加方便,使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。


独有创新

①自动组网(自动识别设置主机、自动设置ID)
②自动查询(电网参数、电容工作状态)
③自动保护(电压、电流、谐波、短路、缺相、三相不平衡等问题的自动保护)
④自动设置(主机控制参数设置,从机自动更新)
⑤维护方便(接好线后,自动入网,无需设置)
⑥接线简单(设计简洁明了、接线一目了然)
(可定制不锈钢外壳型)

应用领域

本电容补偿装置为改善供电功率因数、提高电网效率提供解决方案。主要应用领域有:
◆工厂配电系统
◆居民小区配电系统
◆市政商业建筑
交通隧道配电系统
◆箱变、成套柜、户外配电箱


正常工作条件和安装条件

环境空气温度:-25℃~+55℃;
◆相对湿度:40℃时≤20%;20℃时≤90%;
◆海拔高度:≤2000m;
环境条件:无有害气体和蒸汽,无导电性或爆炸性尘埃,无剧烈的机械振动。

主要参数及其它条件

测量误差
电压:≤±0.5%,电流:≤±0.5%,有功功率:≤±1%,功率因数:≤±1%,温度:士1℃
保护误差
电压:≤士0.5%,电流:≤士0.5%,温度:±1℃,时间:±0.1s
◆无功补偿参数
无功补偿误差:≤最小电容器容量的50%,电容投切时间:≥10s,可自行设定为10s~180s之间,
◆可靠性参数
控制准确率:100%,投切允许次数:100万次,电容器容量运行时间衰减率:≤1%/年,电容器容量投切衰减率:≤0.1%/万次
◆电源条件:工作电压:380V±20%;谐波电压:正弦波,总畸变率不大于5%;额定频率:50Hz或60Hz;谐波电流:共公连接点的谐波电流允许值不超过GB/T14549-1993标准值要求。功率消耗:≤3W。
执行标准:电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路均符合GB/T15576-2008《低压成套无功功率补偿装置》
中对应条款的要求。
