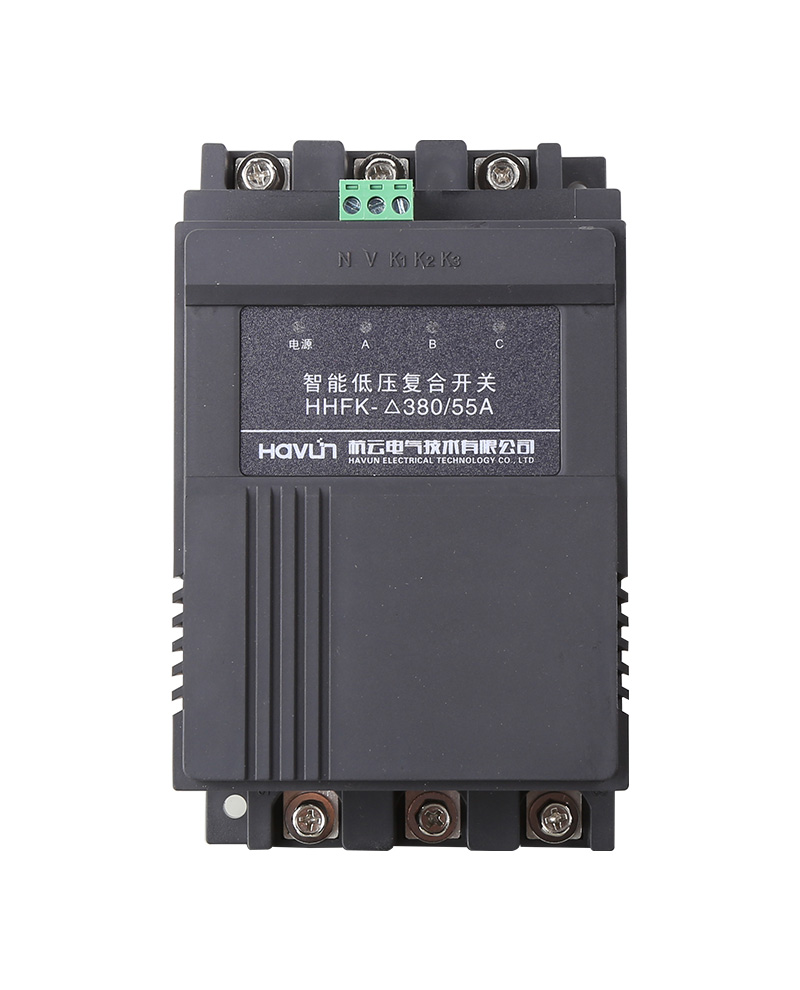

产品概述

HHFK智能低压复合开关导通及关断瞬间由过零单元精准控制,投切过程无涌流,不会产生拉弧,磁保持继电器持续接通功耗低,主要用于无功补偿装置中作为电力电容器投切的执行元件,具有单相补偿和三相补偿功能,执行标准GB 14048.4-2010,GB/T 29312-2012。主要优点是保证无涌流投切,无涌流投切,触点不烧结,功耗低,无谐波注入,近年来得到广泛的应用。

应用场合

主要用于低压无功补偿电容器(组)的通断控制;适用于交流 50Hz,额定电压 400V(250V)的配电系统中的各种低压无功功率动态补偿装置。

过零投切,无涌流。

采用单片机控制投切并智能监控芯片可控硅,及输入电源和负载的运行状况,从而具备完善的保护功能。
由于导通瞬间是由可控硅过零触发,延时后由磁保持继电器吸合、导通,而可控硅导通就不会产生涌流。
由于采用了磁保持继电器,控制装置只在投切动作 瞬间耗电,平时不耗电;且由于磁保持继电器的接触电阻小;

引而不发热,这样就不用外加散热片或 风扇,降低了成本。
输入信号与控制信号光电隔离,抗干扰能力强。

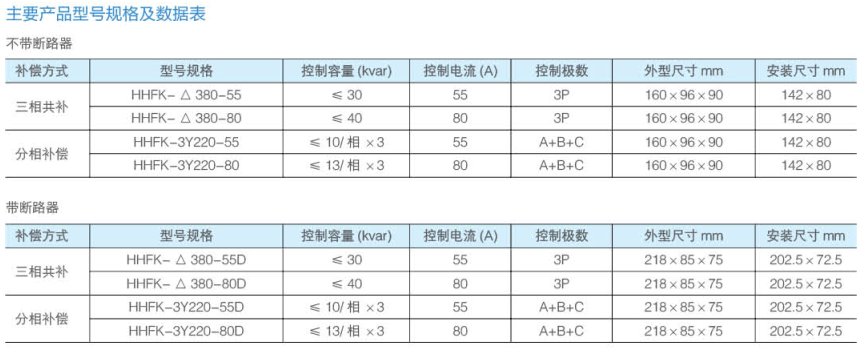

配置容量

类型
类型
产品规格
额定电流(A)
电容器配置容量与接线方式
共补型
1
HHFK-△380V-45A
50A
20Kvar及以下,三相△接法
2
HHFK-△380V-55A
60A
30Kvar及以下,三相△接法
3
HHFK-△380V-70A
70A
45Kvar及以下,三相△接法
分补型
1
HHFK-3Y220V-45A
3×40A
3×6.6Kvar及以下,三相Y接法
2
HHFK-3Y220V-55A
3×50A
3×10Kvar,三相Y接法
3
HHFK-3Y220V-70A
3×70A
3×11.6Kvar及以下,三相Y接法
